Termomanometr TM 80, Ø 80 mm, 0 ÷ 4 bary, G¼", s adaptérem
Popis
Termomanometry TM jsou určeny k měření tlaku a také pomocí integrovaného bimetalového měřícího systému k měření teploty. Obě veličiny lze zobrazovat prostřednictvím jednoho měřícího bodu. Samouzavírací montážní ventil umožňuje výměnu měřícího přístroje bez nutnosti vyprázdnění systému. K dispozice s adaptérem M18 x 1" až G¼". Manometr je vhodný pro neviskózní, nekrystalizující média, které nereagují se slitinami mědi a EPDM. Je určen zejména pro topné systémy.
Oblast použití:
- Statické zatížení: ¾ x rozsah manometru
- Dynamické zatížení: ⅔ x rozsah manometru
- Krátkodobé zatížení: maximální hodnota rozsahu manometru
Benefity
- Měření tlaku a teploty v jednom měřícím bodě
- Samotěsnící připojovací závit s kroužkem z PTFE
- S montážním ventilem - výměna bez vyprázdnění systému
Manometr na obrázku je pouze ilustrativní - stupnice nemusí odpovídat
Technické údaje
Ø 80 mm
0 ÷ 4 bar, 20 ÷ 120 °C
2,5
Standardní
G¼", s montážním ventilem
Axiální
Do 120 °C
Lakovaná ocel černá, mosaz
IP 32 (EN 60529)
Bimetalová spirála, Pružina ze slitiny mědi
Ke stažení

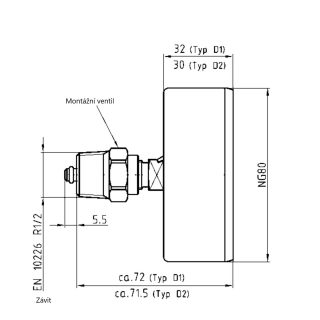

Technické výkresy
